水力旋流器是利用離心力將礦漿分級的設備，由于沒有運動、動力部件，需要配套相應的泥漿泵。在選礦生產中主要用于分級，脫水 和脫泥作業。
金，銀，鉛，鋅，銅，鉬，鐵，鉛，錳，鎢，水泥，陶瓷，重晶石，鋁土礦，石灰石，石膏，碳酸鈣，煤，石墨，長石，鉀長石，磷礦，螢石，粘土，污水處理以及其他黑色與有色金屬材料。
水力旋流器按照施工工段可分為一段分級旋流器、二段分級旋流器。
一段分級旋流器廣泛用于單系列日處理量500噸以上的各種金屬礦、非金屬礦選廠，與一段球磨機構成閉路循環。旋流器根據不同的處理能力，既可單臺布置，也可成組配置。在較高的給礦濃度情況下，具有較高的分級效率和較細的溢流細度，溢流產品力促均勻，分機效率比常用的螺旋分級機高出5-10%，有利于磨機利用系數的提高。
二段分級旋流器廣泛用于各種金屬礦、非金屬礦的二段檢查，控制分級。旋流器的規格自75mm至660mm，可適用不同處理量、對磨砂細度不同要求的選廠。旋流器采用獨特的結構設計，可使二段旋流器的溢流細度自-200目75%至95%之間任意選擇和調整。
1、結構簡單，易于安裝與操作。
2、體積小，占地面積少，易于運輸。
3、處理量大，運行成本低。
4、分級粒度細、分級效率高。

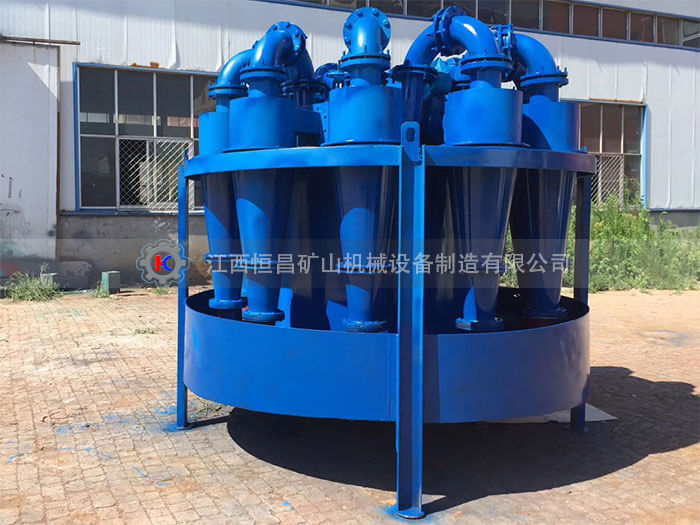

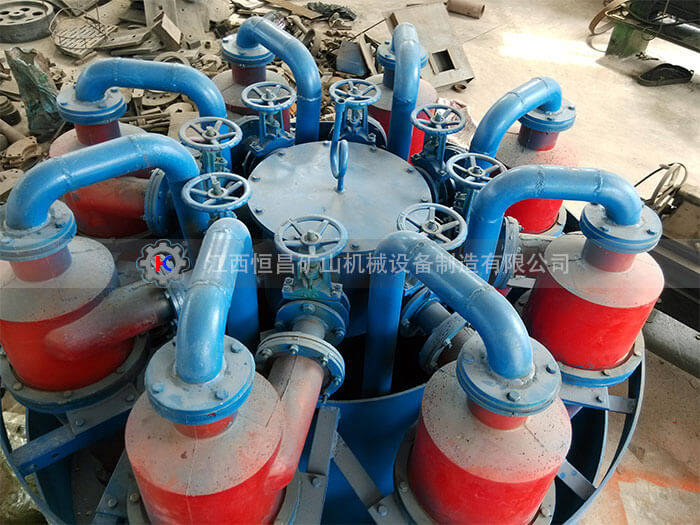

5、可以多臺并聯或串聯使用，提高分級效率和處理能力。
6、采用聚氨酯耐磨材質，使用壽命大大提高。
水力旋流器的工作原理是離心沉降原理。當需要分離的礦漿以一定壓力從旋流器周邊切向進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒與細顆粒之間存在粒度差，其受到離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒經旋流器底流口排出，而大部分細顆粒由溢流管排出，從而達到分離分級目的。
構圖.jpg "水力旋流器結構圖")
|
型號 |
內徑 |
處理量 （m3/h） |
分離粒度 |
溢流管徑 |
沉砂口徑 |
給料壓力 |
|
FX-10 |
10 |
0.05-1 |
1-5 |
2-4 |
1-2 |
0.060-0.15 |
|
FX-25 |
25 |
0.3-1 |
2-10 |
5-8 |
2-5 |
0.060-0.15 |
|
FX-50 |
50 |
1.5-3 |
5-74 |
11-18 |
3-12 |
0.060-0.15 |
|
FX-75 |
75 |
2-5 |
5-74 |
15-20 |
6-12 |
0.060-0.15 |
|
FX-100 |
100 |
5-12 |
10-74 |
20-40 |
8-18 |
0.060-0.15 |
|
FX-125 |
125 |
8-15 |
20-74 |
25-40 |
8-18 |
0.060-0.15 |
|
FX-150 |
150 |
10-23 |
25-74 |
30-45 |
8-22 |
0.060-0.15 |
|
FX-200 |
200 |
17-38 |
28-80 |
40-65 |
16-32 |
0.060-0.15 |
|
FX-250 |
250 |
24-53 |
30-82 |
65-100 |
16-40 |
0.060-0.15 |
|
FX-300 |
300 |
40-100 |
36-90 |
65-120 |
20-40 |
0.060-0.15 |
|
FX-350 |
350 |
56-118 |
40-100 |
80-120 |
30-70 |
0.060-0.15 |
|
FX-375 |
375 |
74-157 |
42-105 |
90-135 |
30-70 |
0.060-0.15 |
|
FX-450 |
450 |
90-192 |
44-110 |
100-150 |
30-70 |
0.060-0.15 |
|
FX-500 |
500 |
128-300 |
50-115 |
130-220 |
35-100 |
0.060-0.15 |
|
FX-600 |
600 |
200-468 |
57-125 |
160-260 |
65-110 |
0.060-0.15 |
|
FX-660 |
660 |
237-524 |
60-130 |
180-280 |
80-150 |
0.060-0.15 |
